Cev iz ogljikovih vlaken

Cevi iz ogljikovih vlaken so osnovni in vsakodnevni izdelki iz ogljikovih vlaken v kompozitih iz ogljikovih vlaken. Trenutno se večinoma proizvaja po postopku valjanja. Različni kalupi proizvajajo cevi različnih specifikacij. Zdaj se cevi iz ogljikovih vlaken pogosto uporabljajo v UAV, nosilcih, gredi, nosilnih delih, športni opremi in drugih delih.
Pošlji povpraševanje
Predstavitev izdelka

product-900-350

Cevi iz ogljikovih vlaken so osnovni in vsakodnevni izdelki iz ogljikovih vlaken v kompozitih iz ogljikovih vlaken. Trenutno se večinoma proizvaja po postopku valjanja. Različni kalupi proizvajajo cevi različnih specifikacij. Zdaj se cevi iz ogljikovih vlaken pogosto uporabljajo v UAV, nosilcih, gredi, nosilnih delih, športni opremi in drugih delih.

product-900-350

Informacije o izdelku:



Material: ogljikova vlakna

Proizvodna metoda: valjanje traku / navijanje filamentov / pultruzija / stiskanje

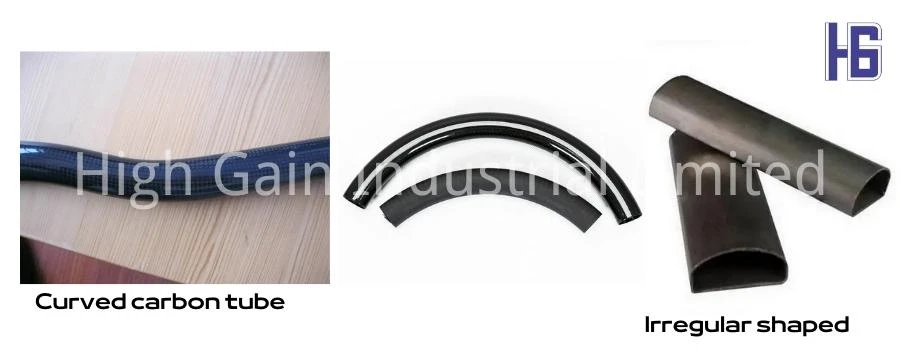

Velikost: glejte spodnjo tabelo ali je mogoče izdelati po meri, nepravilne oblike

Lahko proizvaja cevi s premerom nad 600 mm

Površina:

3K navaden/keper vzorec z mat ali sijajno napršeno barvo

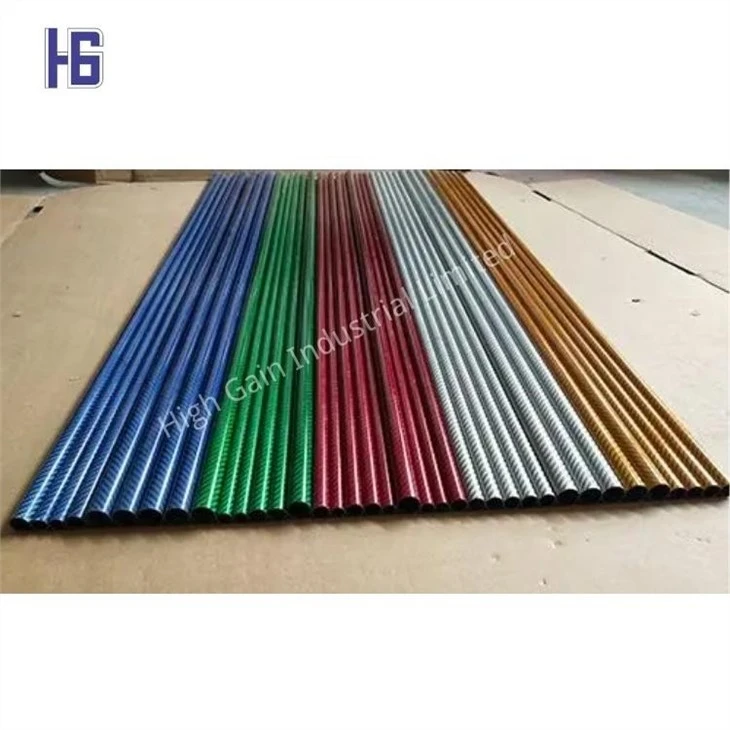

Metalno obarvana brizgana površina

Druga površina po naročilu

product-900-350





Prednosti cevi iz ogljikovih vlaken



1. Gostota: Tako kot drugi materiali tudi na gostoto cevi iz ogljikovih vlaken vplivajo predvsem sestavni materiali, zato je gostota cevi iz ogljikovih vlaken v glavnem določena z gostoto ogljikovih vlaken. Gostota običajnih cevi iz ogljikovih vlaken je približno 1,7 g/cm3, medtem ko je gostota običajnih jeklenih cevi 7,8 g/cm3. Razmerje gostote obeh je 1:4. Razmerje teže cevi iz ogljikovih vlaken in jeklenih cevi z enako trdnostjo je 1:43. Ob predpostavki enake trdnosti sta gostota in teža cevi iz ogljikovih vlaken veliko manjši od gostote in teže jeklenih cevi.

2. Upogibna strižna trdnost in modul: Analiza upogibnega strižnega modula cevi iz ogljikovih vlaken je zapletena, ker ko je cev iz ogljikovih vlaken sama izpostavljena prečnemu upogibu, bo stena cevi nosila navpično strižno napetost, ki jo je mogoče razstaviti na dva dela. strižne napetosti. S testiranjem je teoretični strižni modul pri upogibu 8,63 GPa, izmerjena vrednost pa 8,46 GPa, kar se dobro ujema.

Ko je cev iz ogljikovih vlaken upognjena in strižena, je njena strižna napetost zelo zapletena, ne vključuje le tangencialne strižne napetosti vzdolž stene cevi, ampak tudi interlaminarne strižne napetosti, pravokotne na steno cevi. Teoretično je strižna trdnost te cevi iz ogljikovih vlaken 112 MPa, dejanska izmerjena vrednost pa je 103 MPa, kar je prav tako blizu teoretične vrednosti.

3. Natezna trdnost in modul: natezni modul lahko preizkusi največjo natezno silo, ki jo vlakno lahko prenese. Njegova enota je psi, ki označuje, koliko funtov natezne sile lahko prenese na kvadratni palec površine. Ogljikova vlakna z nateznim modulom, nižjim od 34,8 milijona psi, bodo razvrščena kot ogljikova vlakna z nizkim modulom. Drugi vključujejo standardni modul, vmesni modul, visok modul in ultravisok modul. Modul natezne elastičnosti ogljikovih vlaken z ultra visokim modulom je 72,5 milijona do 145 milijonov psi (500 milijonov do 1 milijarde kpa). Za primerjavo, natezni modul jekla je približno 29 milijonov psi (200 milijonov kpa). Modul elastičnosti ogljikovih vlaken je približno 10-krat močnejši od modula jekla, teža jekla pa je 5-krat večja od mase ogljikovih vlaken. Poleg tega je odpornost ogljikovih vlaken na utrujenost boljša od drugih kovin. Če ga spojimo s smolo, bo postal eden najbolj korozijsko odpornih materialov.

4. Druge prednosti: Poleg izjemnih prednosti majhne teže in visoke trdnosti je največja razlika med ogljikovimi vlakni in kovinskimi materiali ta, da so ogljikova vlakna nekovinski material z nizko elektrokemično aktivnostjo, odlično odpornostjo proti koroziji in staranju ter lahko podaljša življenjsko dobo cevi iz ogljikovih vlaken. Materiali iz ogljikovih vlaken imajo visoko delovno temperaturo, varno uporabo in majhen koeficient toplotnega raztezanja, ki se v bistvu ne bo deformiral s spremembo delovne temperature, da se zagotovi dimenzijska stabilnost.

product-900-350

product-900-350

Okrogla cev iz ogljikovih vlaken (1 m)

OD (mm)

*

ID (mm)

*

L (mm)

1.8

*

1

*

1000

2

*

1

*

1000

2.5

*

1.7

*

1000

3

*

2

*

1000

3

*

1.7

*

1000

3

*

1.5

*

1000

3

*

1.2

*

1000

3

*

1

*

1000

4

*

2.5

*

1000

3.5

*

2

*

1000

3.5

*

1.7

*

1000

4

*

3

*

1000

4

*

2.5

*

1000

4

*

2

*

1000

4

*

1.5

*

1000

4.5

*

3.5

*

1000

4.5

*

3

*

1000

4.5

*

2.5

*

1000

4.5

*

2

*

1000

4.7

*

3.7

*

1000

4.7

*

3.4

*

1000

4.7

*

3.2

*

1000

4.7

*

3

*

1000

4.7

*

2.8

*

1000

5

*

4

*

1000

5

*

3.5

*

1000

5

*

3

*

1000

5

*

2.5

*

1000

5

*

2

*

1000

5.5

*

4.2

*

1000

5.5

*

4

*

1000

5.5

*

3.5

*

1000

5.5

*

3.2

*

1000

5.5

*

3

*

1000

5.8

*

4.5

*

1000

5.8

*

4.2

*

1000

5.8

*

4

*

1000

6

*

5

*

1000

6

*

4.5

*

1000

6

*

4

*

1000

6

*

3.5

*

1000

6

*

3

*

1000

6.5

*

5

*

1000

7

*

6

*

1000

7

*

5.5

*

1000

7

*

5

*

1000

7

*

4

*

1000

8

*

7

*

1000

8

*

6.5

*

1000

8

*

6

*

1000

8

*

5.5

*

1000

8

*

5

*

1000

8

*

4

*

1000

8

*

3

*

1000

8.5

*

7.5

*

1000

8.5

*

6.5

*

1000

9

*

8

*

1000

9

*

7

*

1000

9.5

*

8.1

*

1000

9.5

*

7.5

*

1000

10

*

9

*

1000

10

*

8.5

*

1000

10

*

8

*

1000

10

*

7.5

*

1000

10

*

7

*

1000

10

*

6

*

1000

10

*

5

*

1000

10

*

4

*

1000

11.1

*

9

*

1000

11.1

*

8.7

*

1000

12

*

10

*

1000

12

*

8

*

1000

12.5

*

10

*

1000

12.7

*

10

*

1000

14

*

12

*

1000

14

*

10

*

1000

16

*

14

*

1000

16

*

12

*

1000

19

*

16

*

1000

20

*

14

*

1000

20

*

16

*

1000

22

*

18

*

1000

22

*

16

*

1000

25

*

19

*

1000



Kvadratna cev iz ogljikovih vlaken (kvadratna zunaj in okrogla znotraj) (1 m)

OD (mm)

*

ID (mm)

*

L (mm)

1,4 mm × 1,4 mm × 0.8 mm (okrogla notranjost)

*

1000

1,7 mm × 1,7 mm × 1 mm (okrogla notranjost)

*

1000

2.0 mm × 2.0 mm × 1 mm (okrogla notranjost)

*

1000

2,5 mm × 2,5 mm × 1,5 mm (okrogla notranjost)

*

1000

3 mm × 3 mm × 2 mm (okrogla notranjost)

*

1000

3,5 mm × 3,5 mm × 2,4 mm (okrogla notranjost)

*

1000

4 mm × 4 mm × 2,5 mm (okrogla notranjost)

*

1000

4 mm × 4 mm × 3 mm (okrogla notranjost)

*

1000

5 mm X 5 mm × 4 mm (okrogla notranjost)

*

1000

6 mm × 6 mm × 4,15 mm (okrogla notranjost)

*

1000

6 mm × 6 mm × 5 mm (okrogla notranjost)

*

1000

7 mm × 7 mm × 5,5 mm (okrogla notranjost)

*

1000

8 mm × 8 mm × 6,5 mm (okrogla notranjost)

*

1000

8 mm × 8 mm × 6,5 mm (okrogla notranjost)

*

1000

8 mm × 8 mm × 6 mm (okrogla notranjost)

*

1000

10 mm × 10 mm × 8,5 mm (okrogla notranjost)

*

1000

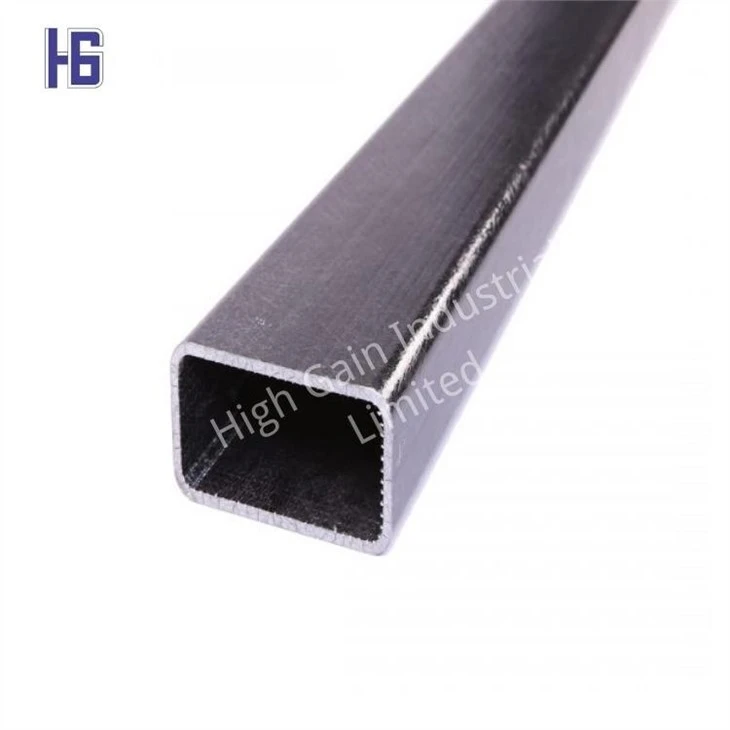

Kvadratna cev iz ogljikovih vlaken (kvadratna tako zunaj kot znotraj) (1 m)

OD (mm)

*

ID (mm)

*

L (mm)

3 mm × 3 mm × 2 mm (kvadrat znotraj)

*

1000

4 mm × 4 mm × 3 mm (kvadrat znotraj)

*

1000

5 mm × 5 mm × 4 mm (kvadrat znotraj)

*

1000

6 mm × 6 mm × 5 mm (kvadrat znotraj)

*

1000

8 mm × 8 mm × 7 mm (kvadrat znotraj)

*

1000

10 mm × 10 mm × 8,5 mm (kvadrat znotraj)

*

1000
